名稱:電氣控風門
分類:氣控風門
咨詢熱線:13345287774
聯系我們
詳細說明:
煤礦井下電氣控自動風門,聯鎖氣動控制風門主要由四部遠程紅外線控制器、風門風壓伸縮臂、風壓管路、電纜、風門、聯鎖開關、臨時排水系統等組成。
氣控風門規格按照施工巷道斷面規格進行定制,1208運輸大巷共安裝兩道風門,風門間距為30 m,為防止巷道積水侵泡風門造成風門腐爛,影響其控風效果,風門內部采用木質材料制成,風門外部包裹一層0· 5 mm鋼板。
電氣控風門|ZMK-127氣控自動風門工作原理
1)當車輛及行人經過第一道風門前方遠程激光控制器時會遮擋激光儀發出紅外線,接收器在5 s內未能連續接受紅外線并將信號傳遞至聯鎖開關,聯鎖開關接受信號后接通風壓伸縮臂電源,在伸縮臂拉伸下第一道風門被打開,同時第二道風門被聯鎖處于關閉狀太'也、0
2)當車輛或行人通過第一道風門后,遠程激光
控制器未連續發出信號時聯鎖裝置默認風門關閉,第二道風門解除聯鎖。
3)當車輛或行人經過第二道風門前方遠程激光控制器時,第二道風門與第一道風門工作原理相同,在連鎖開關控制下打開第二道風門,同時第一道風門聯鎖關閉狀太也、0
4)當?shù)谝坏阑虻诙涝诮?jīng)過行車或行人時,一道風門打開,另一道風門被關閉,但需行人時可通過人風門行通道,采用人工獨立開啟方式。
電氣控風門|ZMK-127氣控自動風門特點
1)煤礦聯鎖氣動控制風門與傳統風門相比實現了全自動化,操作簡單,動作靈敏可靠,無需配備專職的風門操作工,降低了勞動成本,風門維修及成本費用低。
2)聯鎖氣動控制風門解決了因兩道或多道風門被同時打開,造成煤礦通風紊亂、通風事故發生的技術難題,真正實現了風門閉鎖。
3)特制風門及臨時排水系統有效解決了因巷道積水造成風門腐爛及控風不良現象,完善了風門控風系統。
但聯鎖氣動控制風門還存在一些缺點,需進一步改進。如兩道風門間距小,造成風門內遠程激光控制器可能被同一車輛或大件貨物阻擋,致使風門不能被聯鎖。一旦風門出現斷電、停風風門失去聯鎖作用,還需人工操作。

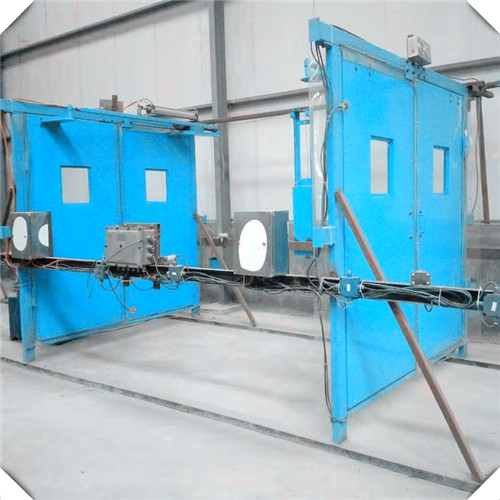

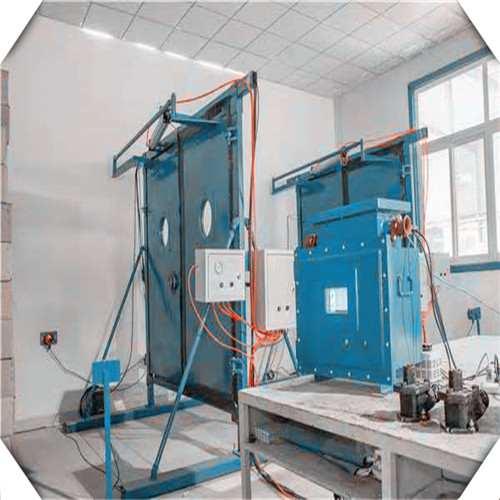

ZMK-127電氣控風門實物圖
