防突風門調節風窗的樣式和原理
作者： 礦用風門來源： 互聯網
目前應用的防突風門調節風窗防逆風裝置有扇頁式、折合式、插板式等，現對其技術應用原理等作簡要概述如下。
防突風門調節風窗的樣式和原理

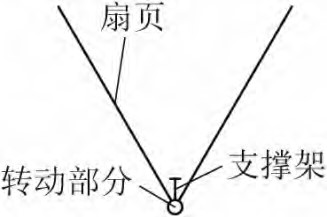

1) 扇頁式調節風窗。有些地方使用扇頁式防逆窗，不過多數地方已經淘汰。它主要包括扇頁、轉動部分、支撐架等。轉動部分由鋼管及轉軸加工而成，連接到扇頁，扇頁可以圍繞轉動部分前后轉動。當逆向風流通過調節風窗時，扇頁向后轉動，擋嚴調節風窗，阻擋逆向風流向新鮮風流蔓延。扇頁平時是合著的，這樣可以讓新鮮風流順利通過調節風窗，達到調風目的。不過，扇頁合在一起時有可能往一邊偏，很難按照設計意圖往兩邊打開。在扇頁之間加工安裝了 T 型支撐架，可以保證扇頁功能正常發揮而且克服了上述不足之處。
扇頁式防逆窗設計
2) 折合式調節風窗。早些時候部分地區使用折合式防逆窗，現在幾乎不再出現了。它主要包括折合架，防逆板等。折合架分為上下 2 個部分，之間通過轉動部分連接。折合架的上部分前端固定連接在窗框下邊緣，起到承載懸掛防逆板的作用。折合架的下部分后端連接在防逆板上，可以圍繞轉動部分前后擺動，不過擺動幅度有限。防逆板平時通過折合架懸吊在窗框上，而且與窗框保持有一定的間隙，可以讓新鮮風流通過，起到調風作用。當逆向風流通過調節風窗時，防逆板向窗框方向擺動，擋嚴風窗，阻擋逆向風流向新鮮風流蔓延。
折合式防逆窗設計
3) 插板式調節風窗。現在，部分礦井仍在使用插板式防逆窗。它主要包括防逆板、支撐桿、套管等。套管一側焊接固定在防逆窗的壁幫處。支撐桿一端插入套管內，另一端連接在防逆板上，通過套管起到支撐懸吊防逆板的作用。為了防止支撐桿從套管內滑出導致防逆板脫落，在支撐桿末端加工有 T 型接頭。防逆板平時通過支撐桿懸吊在窗框上，而且與窗框保持有一定的間隙，可以讓新鮮風流通過，起到調風作用。當逆向風流通過調節風窗時，防逆板向窗框方向滑動，擋嚴風窗，阻擋逆向風流向新鮮風流蔓延。
插板式防逆窗設計
上述幾種技術都是對風門調節風窗很好的發展、應用，在滿足生產實踐的前提下存在容易銹死、不易固定、不靈敏等缺點。開展防突風門防逆風窗裝置的研究非常必要。
