手動無壓風門鋼絲滑輪式閉鎖

作者：礦用風門來源：互聯網

為避免井下人為將兩道風門同時打開造成風流短路，引起通風系統混亂。在實際工作中，人員通過風門必須隨手關閉，嚴禁兩道風門同時打開。根據《煤礦安全規程》第一百四十四條規定，構筑風門時要求在同一風路中至少建兩道風門，并實現閉鎖。

近些年礦井所使用的閉鎖裝置比較簡單，都采用一根鋼絲繩在兩道風門之間選擇一個支點，來帶動兩道風門開與關；但鋼絲繩損壞嚴重、維修量大，使用效果差，安全系數低。為了改變這種狀況，確保井下風門發揮其正常功能，減小人為因素影響，有必要采用連動滑桿式風門閉鎖來解決井下日常工作中所出現的一些問題。
手動無壓風門鋼絲滑輪式閉鎖

一、（一）增設連動滑桿式風門閉鎖的必要性：增設連動滑桿式風門閉鎖原因從以下幾點進行分析

（1）加強瓦斯管理工作，抓好通風質量標準化工作，最重要的是加強通風系統管理，保證通風設施完好可靠，通風系統穩定。

（2）井下兩道風門存在同時打開，漏風嚴重；一是會造成用風地點有效風量減小，造成瓦斯積聚，煤塵不能被帶走，氣溫升高，井下形成不良的氣候條件；不僅是使生產效益降低，而且影響人的身體健康。二是會使通風系統復雜化，因而會使通風系統的穩定性、可靠性受到一定影響，風量調節的困難。三是造成風流短路，不能保證安全生產。

例如采煤工作面的聯絡巷、邊上山風門出現同時打開時，風流短路直接進入回風，易造成采煤工作面上隅角瓦斯超限。因此，為

保證礦井安全生產，井下風門管理至關重要。
手動無壓風門鋼絲滑輪式閉鎖

（二） 手動無壓風門鋼絲滑輪式閉鎖的優點

（1）原閉鎖風門采用鋼絲繩通過拉動兩道門裝置來實現，當一道門完全開啟時另一道門才被拉緊，漏風較大。如一道門部分開啟，另一道門也可開啟一部分，不能實現真正的閉鎖。同時人員通過時，會因另一道風門開啟夾傷人員。使用滑桿式閉鎖裝置可以杜絕風流短路和保證行人安全。而連動滑桿式風門閉鎖可具備當一道風門打開時，另一道風門就無法打開，必須待一道風門完全關閉時，另一道風門才能打開，這樣可以避免兩道風門同時打開的現象，對通風系統不會造成影響，也不會夾傷過往人員，所以使用此閉鎖比較安全、可靠。

（2）由于井下巷道斷面不同，構造的風門尺寸各異，造成原彈簧閉鎖裝置尺寸不統一，制作、安裝和維護困難。而連動滑桿式風門閉鎖裝置結構簡單，容易加工制作，安裝時不受風門尺寸限制，不改變現有設施狀況，能適應井下各種規格風門的使用。

（3）通過滑桿式風門閉鎖裝置的配重塊（配重塊可用拉力彈簧代替），可實現斜坡巷道內風門自動回門。

二、手動無壓風門鋼絲滑輪式閉鎖工作原理

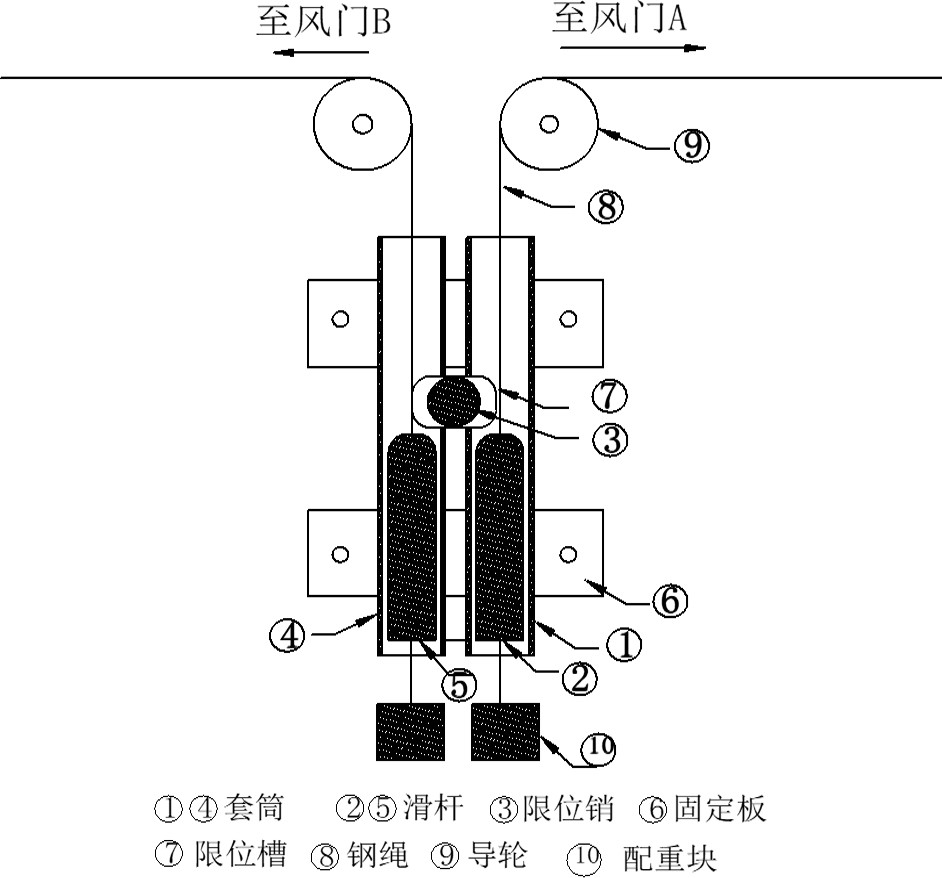

（1）當人員拉開風門 A（B）時，風門帶動鋼絲繩，通過導輪 ⑨將閉鎖裝置套筒①（④）內滑桿②（⑤）向上拉，連動銷③被推向另一套筒側④（①）。此時連動桿③占據了套筒④（①）空間，限制滑桿⑤（②）無法上行，實現閉鎖，同時形成另一單風門閉鎖。

（2）當人員通過風門后，風門和滑桿在自重和配重塊⑩重力的作用下力下復位，此時可以打開任意一道風門。

（3）特殊情況下需要兩道風門同時打開時，可取出閉鎖裝置的連動銷，實現解鎖。

三、手動無壓風門鋼絲滑輪式閉鎖安裝與應用

（1）安裝時要求各活動部位靈活可靠。門框和閉鎖裝置上需安裝導向輪。

（2）閉鎖裝置必須垂直向下，以免滑桿被套筒卡住。

（3）根據閉鎖裝置滑桿行程設置鋼繩在風門上的固定位置。

（4）配重塊重量以滑塊能復位為準。過重會導致風門開啟費力，過輕則無法讓滑塊復位。

（5）風門連接閉鎖裝置的鋼繩應較細，以便于和導輪密切論
