立風井防爆門反風鎖定裝置，主要由壓板、固定螺栓Ⅰ、墊塊Ⅰ、銷軸、凹槽接頭、回液口、液壓缸、進液口、固定螺栓Ⅱ和墊塊Ⅱ組成，其所述的壓板為三角形，三角形壓板一角端向下設置有凸臺，另一角端設置有圓孔，三角形壓板中部也設置有圓孔，三角形壓板中部設置的圓孔內連接固定螺栓Ⅰ一端，固定螺栓Ⅰ另一端埋注于防爆門混凝土基礎中，三角形壓板中部設置的圓孔下連接墊塊Ⅰ，墊塊Ⅰ為方形，中部設置圓孔，墊塊Ⅰ中部設置的圓孔內連接固定螺栓Ⅰ，本發明可用于MFBL型立風井防爆門的遠距離控制，通過控制液壓站運行，達到10分鐘內自動完成反風時防爆門鎖定的要求，實現自動反風和風機房無人值守的要求。

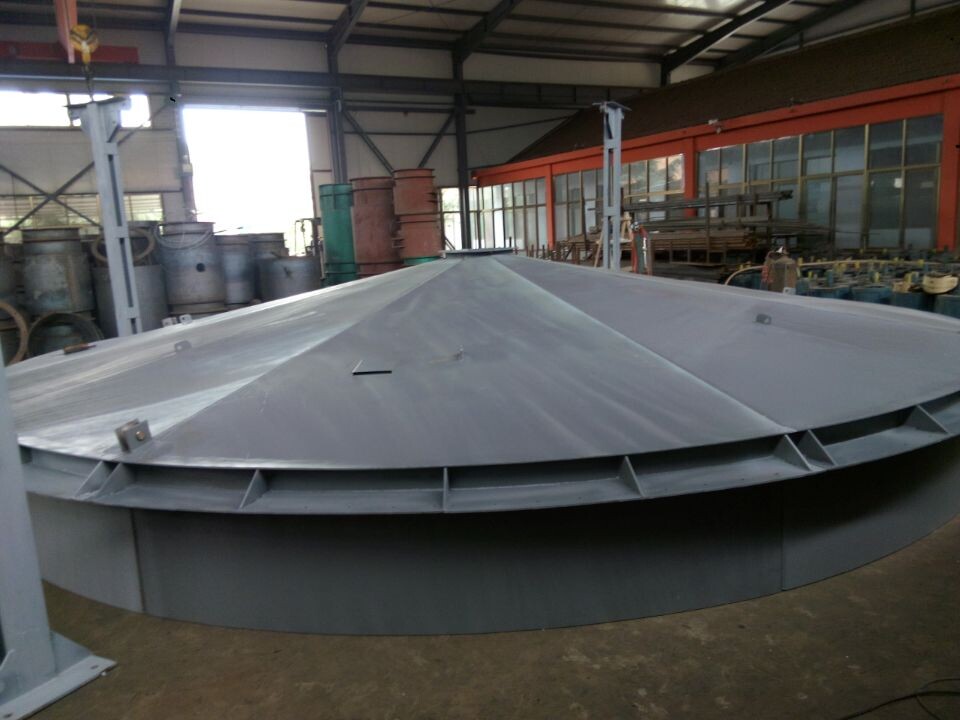

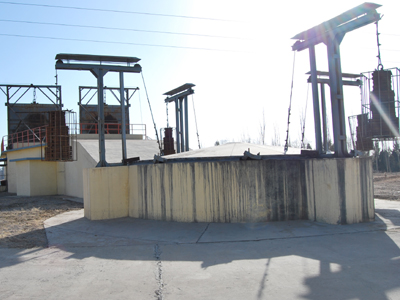

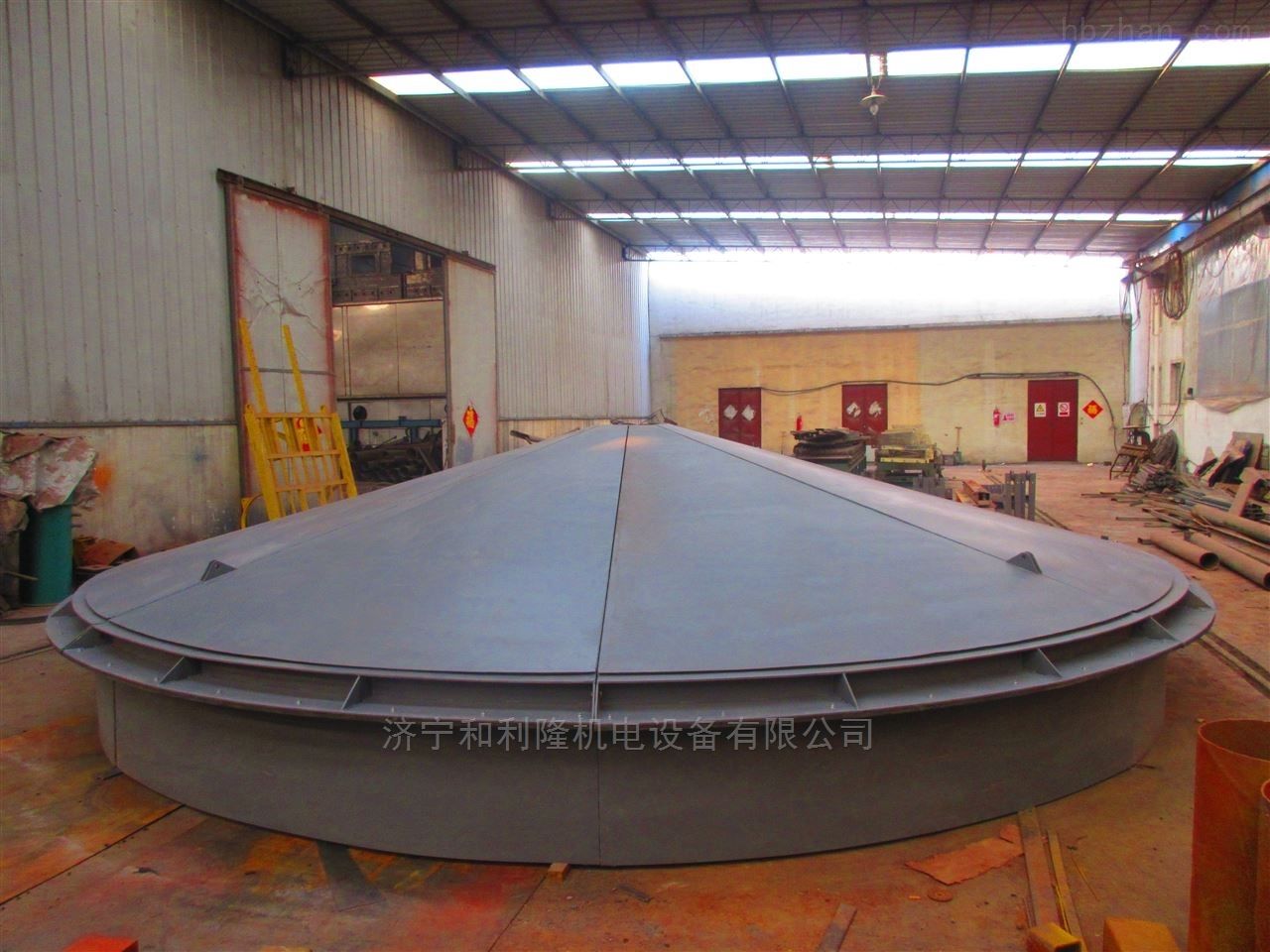

立風井防爆門是一種安裝在裝有主要通風機的排風井口上的特殊密封井蓋，廣泛應用于煤炭、冶金、礦山等行業。在正常通風時，保持氣密性，用來隔離井下氣流與地面大氣，防止風流短路，保證通風系統正常。當井下一旦發生瓦斯或煤塵爆炸事故時，防爆門被爆炸的氣流沖擊波打開，起到卸壓作用，防止主要通風機因爆炸氣流沖擊而造成損壞。當井下進風巷道發生火災或存在有毒氣體時，為了防止火焰及有毒氣體危害礦工生命，必須及時進行反風滅火，這就需要及時將防爆門壓緊，采用正壓方式對井下強制實施反風。現在煤礦使用的MFBL型立風井防爆門反風時需靠人工將四（或八）個壓塊提起旋轉90度，一端壓在門體上，另一端壓在預埋在井壁的厚板上，再將預埋螺栓擰緊，這樣鎖扣防爆門操作耗時多，且不能實現自動反風和風機房無人值守的要求。



解決現在煤礦使用的MFBL型立風井防爆門反風時需靠人工將四（或八）個壓塊提起旋轉90度，一端壓在門體上，另一端壓在預埋在井壁的厚板上，再將預埋螺栓擰緊，這樣鎖扣防爆門操作耗時多，且不能實現自動反風和風機房無人值守的要求，提供一種立風井防爆門反風鎖定裝置。



立風井防爆門反風鎖定裝置，主要由壓板、固定螺栓Ⅰ、墊塊Ⅰ、銷軸、凹槽接頭、回液口、液壓缸、進液口、固定螺栓Ⅱ和墊塊Ⅱ組成，其所述的壓板為三角形，三角形壓板一角端向下設置有凸臺，另一角端設置有圓孔，三角形壓板中部也設置有圓孔，三角形壓板中部設置的圓孔內連接固定螺栓Ⅰ一端，固定螺栓Ⅰ另一端埋注于防爆門混凝土基礎中，三角形壓板中部設置的圓孔下連接墊塊Ⅰ，墊塊Ⅰ為方形，中部設置圓孔，墊塊Ⅰ中部設置的圓孔內連接固定螺栓Ⅰ，三角形壓板另一角端設置的圓孔內通過銷軸連接凹槽接頭，凹槽接頭設置在液壓缸一端，液壓缸另一端設置連接耳，液壓缸左部設置回液口，液壓缸右部設置進液口，液壓缸另一端設置的連接耳有圓孔，液壓缸另一端設置的連接耳圓孔內連接固定螺栓 Ⅱ一端，固定螺栓Ⅱ另一端埋注于防爆門混凝土基礎中，液壓缸另一端設置的連接耳圓孔下部連接墊塊Ⅱ，墊塊Ⅱ為方形，墊塊Ⅱ中部有圓孔，墊塊Ⅱ中部的圓孔內連接固定螺栓 Ⅱ。

MFBL型立風井防爆門的遠距離控制，通過控制液壓站運行，達到10分鐘內自動完成反風時防爆門鎖定的要求，實現自動反風和風機房無人值守的要求。節省了人力，解放了繁瑣的人工操作。
